超細磨粉機

超細磨粉機 / 簡介

超細磨粉機是我公司磨機工程師在市場調研的基礎上，并統計分析國內外大量磨機用戶的使用情況與建議，在原產品TGM超壓梯形磨粉機的基礎上創新設計的一款新型磨粉機。 宏基機械超細粉磨機成品粒度范圍325目-1800目（按不同要求進行調節），主要適用于冶金、建材、化工、礦山等行業。

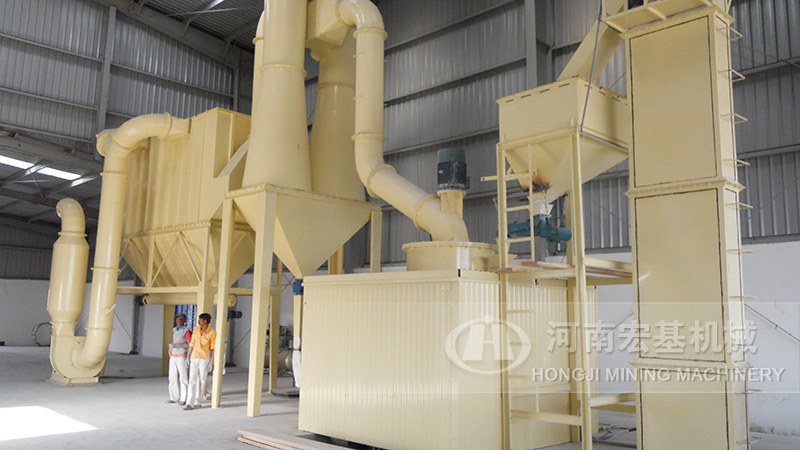

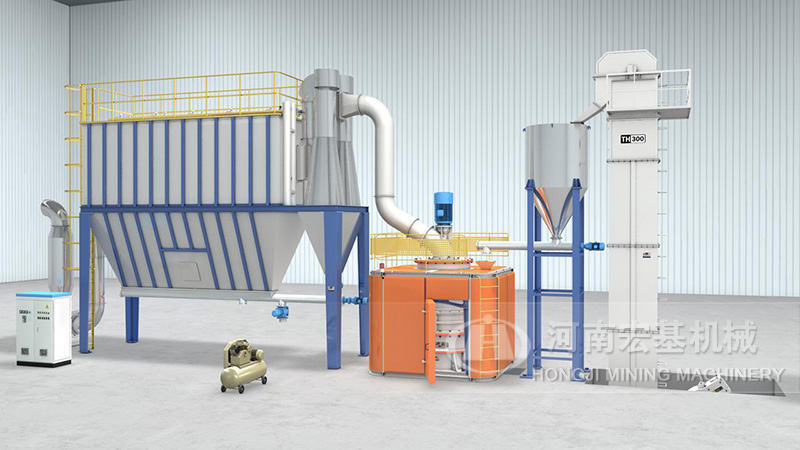

超細磨粉機 / 圖片實拍

產品優勢
1、投資成本低
占地面積?。杭扑椤⒏稍?、粉磨、分級輸送于一體，系統簡單，布局緊湊，占地面積約為球磨系統的50%，而且可露天布置，因此降低了大量的投資費用。
烘干能力強：內部熱風直接與物料接觸，烘干能力強，可為節省一臺烘干機，節省用地面積，節約能源，且通過調節熱風溫度，能輕松應對不同濕度的物料。

2、運行成本低
磨損少：由于工作中磨輥并不與磨盤直接接觸，且磨輥與襯板采用較好材料制作，因此使用壽命長，磨損少。
磨粉能耗低：采用磨輥在磨盤上直接碾壓磨碎物料的研磨方式，能耗低，與球磨系統相比節約能耗30%～40%。

3、磨粉效率高
產量大：不同型號的產品滿足客戶需求對不同物料的產量需求，相對傳統磨機而言產量更大，效率更高。
液壓增壓裝置：通過液壓增壓的方式可以增加研磨力的大小，從而可以增大產量，提高磨粉效率。

4、成品質量高
成品純度高：輥套和襯板不直接接觸，另有限位裝置，產品中含鐵量少，且所含機械磨損鐵易去除，用于粉磨白色或透明物料時，產品的白度和純凈度高。
選粉精度高：根據成品不同的顆粒要求，選粉機分別采用了籠式選粉機（動靜態選粉機）和錐形轉子選粉機（動態選粉機）兩種，提高精度。

5、操作更簡便
智能化控制：LM系統配備的有PLC/DCS自動控制系統，可實現遠程控制，操作簡便。
維護更方便：通過檢修油缸，翻轉動臂即可更換輥套、襯板，更加方便快捷，減少停機損失。

6、環保無污染
震動小，噪音低：裝備有防止輥套和磨盤襯板直接接觸的限位裝置，避免了破壞性沖擊和劇烈震動。
密封好，無污染：設備整體密封，系統在負壓下工作，無粉塵外溢，環境清潔，滿足環保要求。

工作原理

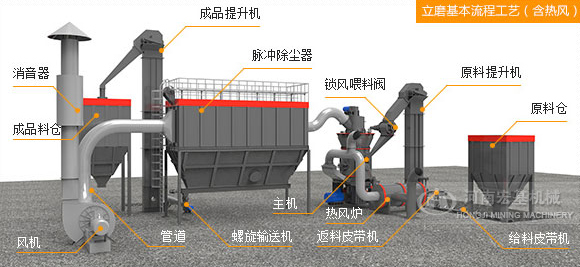

主機電動機通過減速機帶動主軸及各層 轉盤旋轉，轉盤通過柱銷帶動幾十個環輥在磨環滾道內滾動并旋轉。大塊物料經破碎機破碎成小顆粒后由提升機送入儲料倉，電磁振動給料機將物料均勻的送到上轉盤的中部，物料在離心力的作用下散向圓周邊，并落入磨環的滾道內被環輥沖壓、滾碾、研磨而粉碎，物料經一層粉碎后又落入二層及三層，高壓離心風機的抽吸作用將外部空氣吸入機內，并將經過三層粉碎后的粗粉帶入選粉機內。選粉機內旋轉的蝸輪所產生的蝸流使粗顆粒物料回落重磨，細粉則隨氣流進入旋風集粉器并由其下部的卸料閥排出即為成品，而帶有少量細粉塵氣流則經過脈沖除塵器凈化后通過風機及消聲器排出。


超細磨粉機 / 客戶現場

一、超細磨粉機重晶石磨粉線
甘肅王總之前宏基機械購買了3套磨粉機使用效果都好，后于2014年又從宏基機械購買一套LM130立式磨粉機，用于加工重晶石，礦粉用于石油鉆井行業中的加重劑，產品受歡迎。
生產情況：
【日運轉】: 10小時
【進   料】: 重晶石，入磨機主機 的粒徑<=38mm
【成   品】: 細度250目 - 400目

超細磨粉機 / 技術參數

型號	環輥數量	工作直徑	輥道環數量	進料粒度	產品粒度	產量（kg/h）	主機功率	外形尺寸
ZYM80	21	800	3	20	5.6	600-4500	55	1300×3000×5800
ZYM90	24	900	4	20	7.3	700-5500	75	14700×4800×7200
ZYM100	27	1000	3	20	13.6	900-6500	110	18000×4000×8600
ZYM250	40	1300	4	20	16.9	1000-12000	160	14000×9000×10250
